组建WireGuard网络

提示

WireGuard是一种近几年新开源的现代化VPN协议，具有高效、轻量和易于配置的特点。它通过使用最新的加密技术，提供了强大的安全性和隐私保护。WireGuard的代码库非常简洁，易于审计和维护，因此被广泛认为比传统的VPN协议（如OpenVPN和IPSec）更安全和高效

本文介绍如何使用WireGuard搭建VPN环境，实现在外部网络环境下远程访问家庭内网

网络环境

• 公网服务器：具有固定公网IP的Linux服务器，作为WireGuard网络的中枢节点
• NAS：通过Docker运行WireGuard客户端，连接公网服务器
• 笔记本：模拟通过手机5G热点（外部网络）连接公网服务器，通过VPN访问家庭内网

网络拓扑

前置要求

检查内核支持

在公网服务器和NAS上检查WireGuard内核模块支持：

# 检查内核模块是否已加载
~ lsmod | grep wireguard

# 尝试加载模块
~ sudo modprobe wireguard

# 检查内核版本
~ uname -r

# 查看模块信息
~ modinfo wireguard

如果内核不支持，需要升级内核，虽然wireguard也可以运行在用户态，但性能较差，CentOS 7操作系统升级内核可以参考CentOS 7 升级内核

部署步骤

部署WireGuard有很多方式，社区还有一些wg-easy等快速部署的项目可以使用

这里为了熟悉WireGuard的配置细节以及了解常见的部署方式，主要按照以下步骤进行：

• 在公网服务器上为了尽可能减少性能损耗，使用原生部署方式来运行WireGuard中继
• NAS系统由于是定制化系统，采用Docker Compose方式运行linuxserver/wireguard容器，尽量不对系统造成影响

对于WireGuard的网络地址，可以使用一些保留地址，不与当前局域网冲突即可，这里选用192.168.100.0/24

名称	IP
服务器	192.168.100.1
NAS（peer1）	192.168.100.2
外部笔记本（peer2）	192.168.100.3

在公网服务器上部署WireGuard

开启ip转发

ip转发是Linux网络中的核心功能，允许数据包在网络接口之间进行转发，从而实现不同网络之间的数据传输

# 设置ip转发
~ echo "net.ipv4.ip_forward = 1" >> /etc/sysctl.conf
# 应用更改
~ sysctl -p

安装WireGuard

上面对服务器内核升级后，系统已经内置了WireGuard内核模块，只需要安装wireguard-tools工具包

~ yum install wireguard-tools -y

配置

首先生成密钥对，生成后默认保存在/etc/wireguard目录下，这里有两个客户端，peer1和peer2，因此需要生成两对密钥

# 生成服务器端密钥对
wg genkey | tee server_privatekey | wg pubkey > server_publickey
# 生成客户端密钥对，有几个客户端就生成几个，后面如果新增客户端需要生成新的密钥对
wg genkey | tee client1_privatekey | wg pubkey > client1_publickey
wg genkey | tee client2_privatekey | wg pubkey > client2_publickey

然后在 /etc/wireguard 目录下创建一个名为 wg0.conf 的配置文件，内容如下

/etc/wireguard/wg0.conf

[Interface]
PrivateKey = xxxxx  ## 服务端私钥
Address = 192.168.100.1  ## 服务端虚拟IP
PostUp = iptables -A FORWARD -i wg0 -j ACCEPT; iptables -A FORWARD -o wg0 -j ACCEPT; iptables -t nat -A POSTROUTING -o eth0 -j MASQUERADE  ## 启动时添加iptables规则：（入站规则）允许通过wg0接口进行数据包转发，eth0为主网卡，对应服务器的公网EIP；（出站规则）允许通过wg0接口进行数据包转发，eth0为主网卡，对应服务器的公网EIP；对从wg0接口发出，通过eth0接口出去的数据包进行源地址NAT转换
PostDown = iptables -D FORWARD -i wg0 -j ACCEPT; iptables -D FORWARD -o wg0 -j ACCEPT; iptables -t nat -D POSTROUTING -o eth0 -j MASQUERADE  ## 停止时删除iptables规则，避免iptables规则重复，即删除上面添加的入站、出站、NAT转换的规则
ListenPort = 51999  ## WireGuard监听端口，UDP协议，默认是51820

[Peer]
PublicKey = xxxxx  ## peer1公钥
AllowedIPs = 192.168.100.2/32, 192.168.50.0/24  ## 允许peer1访问的IP地址，包括WireGuard NAS虚拟ip和家庭局域网网段。用大白话来说，AllowedIPs 就是“这些 IP 地址可以通过这个 peer 访问”。它是“带有这个 peer key 的数据包，其源 IP 属于这些网络之一，是被允许的”。Wireguard 本身不做路由，但是像wg-quick这样的辅助程序，移动客户端或者 Windows 客户端会改变路由表。

[Peer]
PublicKey = xxxxx  ## peer2公钥
AllowedIPs = 192.168.100.3/32  ## 允许peer2访问的IP地址，peer2的虚拟IP，这里不需要反过来通过peer1访问peer2的其他局域网设备，因此仅填写peer2的虚拟IP

修改文件权限

~ chmod 600 /etc/wireguard/*

启动服务

~ wg-quick up wg0 # 启动wg0接口
~ wg show wg0 # 查看状态
interface: wg0
  public key: xxxx
  private key: (hidden)
  listening port: 51999

peer: xxxx
  allowed ips: 192.168.100.2/32, 192.168.50.0/24

peer: xxxx
  allowed ips: 192.168.100.3/32
~ ifconfig wg0 # 启动后会运行一个wg0的虚拟网卡
wg0: flags=209<UP,POINTOPOINT,RUNNING,NOARP>  mtu 1420
        inet 192.168.100.1  netmask 255.255.255.255  destination 192.168.100.1
        unspec 00-00-00-00-00-00-00-00-00-00-00-00-00-00-00-00  txqueuelen 1000  (UNSPEC)
        RX packets 0  bytes 0 (0.0 B)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 0  bytes 0 (0.0 B)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0
~ wg-quick down wg0 # 停止wg0接口

除了手动启动外，wg-quick工具提供了systemd服务单元，可以通过systemctl命令来管理

~ systemctl status wg-quick@wg0 # 查看状态
~ systemctl start wg-quick@wg0 # 启动
~ systemctl stop wg-quick@wg0 # 停止
~ systemctl restart wg-quick@wg0 # 重启
~ systemctl enable wg-quick@wg0 # 设置开机启动

配置防火墙及安全组

如果服务器配置了安全组规则及防火墙规则，则需要放行上面定义的ListenPort/UDP端口

到这里，服务端已经配置完成，下面开始部署客户端

在NAS上部署WireGuard（Peer1）

创建项目目录

~ mkdir wireguard-nas && cd wireguard-nas

创建docker-compose配置

docker-compose.yml

version: '3.8'  # Docker Compose文件版本

services:
  wireguard:  # 服务名称
    # 使用linuxserver/wireguard镜像，详情可以查看官方文档
    image: lscr.io/linuxserver/wireguard:latest

    # 容器名称，便于管理和调试
    container_name: wireguard-nas

    # 添加必要的Linux capabilities
    cap_add:
      - NET_ADMIN      # 允许网络管理操作（配置接口、路由等）
      - SYS_MODULE     # 允许加载内核模块（WireGuard内核模块）

    # 系统级配置参数（如果启动报错，可以注释掉下面的sysctls配置）
    sysctls:
      - net.ipv4.conf.all.src_valid_mark=1  # 允许修改数据包标记，用于路由策略

    # 环境变量配置
    environment:
      - PUID=1000                       # 容器内进程用户ID，与宿主机用户保持一致
      - PGID=1000                       # 容器内进程组ID，与宿主机用户组保持一致
      - TZ=Asia/Shanghai                # 时区设置
      - PEERDNS=auto                    # 自动配置DNS服务器
      - INTERNAL_SUBNET=192.168.100.0   # WireGuard内部网段
      - LOG_CONFS=true                  # 启用配置文件日志记录

    # 数据卷挂载
    volumes:
      - ./config:/config             # 配置文件目录，持久化存储
      - /lib/modules:/lib/modules:ro # 只读挂载内核模块目录，支持内核态WireGuard

    # 重启策略
    restart: unless-stopped          # 除非手动停止，否则自动重启

    # 网络模式
    network_mode: host               # 使用宿主机网络，避免Docker网络层开销，提升性能

生成配置

启动容器，初始化配置文件

~ docker-compose up -d

查看容器挂载的config目录下生成的文件结构，可以看到生成了模板template目录及文件，以及一个wg_confs的空目录

~
tree ./config/ -L 2
config
├── coredns
│   └── Corefile
├── templates
│   ├── peer.conf
│   └── server.conf
└── wg_confs

NAS作为客户端，容器启动后只会生成基本的目录结构，不会生成完整的WireGuard配置。需要手动创建配置文件

~ vim ./config/wg_confs/wg0.conf
[Interface]
PrivateKey = xxxx  ## peer1的私钥，需要从公网服务器的./config/peer1/privatekey-peer1获取
Address = 192.168.100.2/24  ## peer1的虚拟IP

[Peer]
PublicKey = xxxx  ## 服务器的公钥，需要从公网服务器的./config/server/publickey-server获取
Endpoint = xxxx:51999  ## 服务器的公网IP和端口
AllowedIPs = 192.168.100.0/24  ## 允许访问的WireGuard网段
PersistentKeepalive = 10  ## 保持连接活跃，防止超时

启动服务

配置完成后，正式启动NAS端的WireGuard服务

~ docker-compose restart
# 检查容器状态
~ docker-compose ps
# 查看日志看是否报错
~ docker-compose logs -f
**** As the wireguard module is already active you can remove the SYS_MODULE capability from your container run/compose. ****
****     If your host does not automatically load the iptables module, you may still need the SYS_MODULE capability.     ****
**** Client mode selected. ****
[custom-init] No custom files found, skipping...
**** Disabling CoreDNS ****
**** Found WG conf /config/wg_confs/wg0.conf, adding to list ****
**** Activating tunnel /config/wg_confs/wg0.conf ****
Warning: `/config/wg_confs/wg0.conf' is world accessible
[#] ip link add dev wg0 type wireguard
[#] wg setconf wg0 /dev/fd/63
[#] ip -4 address add 192.168.100.2/24 dev wg0
[#] ip link set mtu 1420 up dev wg0
**** All tunnels are now active ****
[ls.io-init] done.

配置外部笔记本（Peer2）

外部笔记本需要使用peer2的配置进行连接，先编辑一个配置文件内容

[Interface]
PrivateKey = xxxxx ## peer2的私钥，需要从公网服务器的./config/peer2/privatekey-peer2获取
Address = 192.168.100.3/24  ## peer2的虚拟IP

[Peer]
PublicKey = xxxxx ## 服务器的公钥，需要从公网服务器的./config/server/publickey-server获取
Endpoint = xxxx:51999  ## 服务器的公网IP和端口
AllowedIPs = 192.168.100.0/24, 192.168.50.0/24  ## 允许访问的WireGuard网段和家庭局域网
PersistentKeepalive = 10  ## 保持连接活跃，防止超时

安装WireGuard

Windows/macOS：

• 下载官方WireGuard客户端：https://www.wireguard.com/install/
• 安装后创建新隧道

导入配置

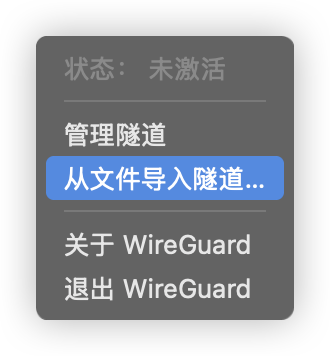

在WireGuard客户端中导入上面编辑的配置文件

启动连接

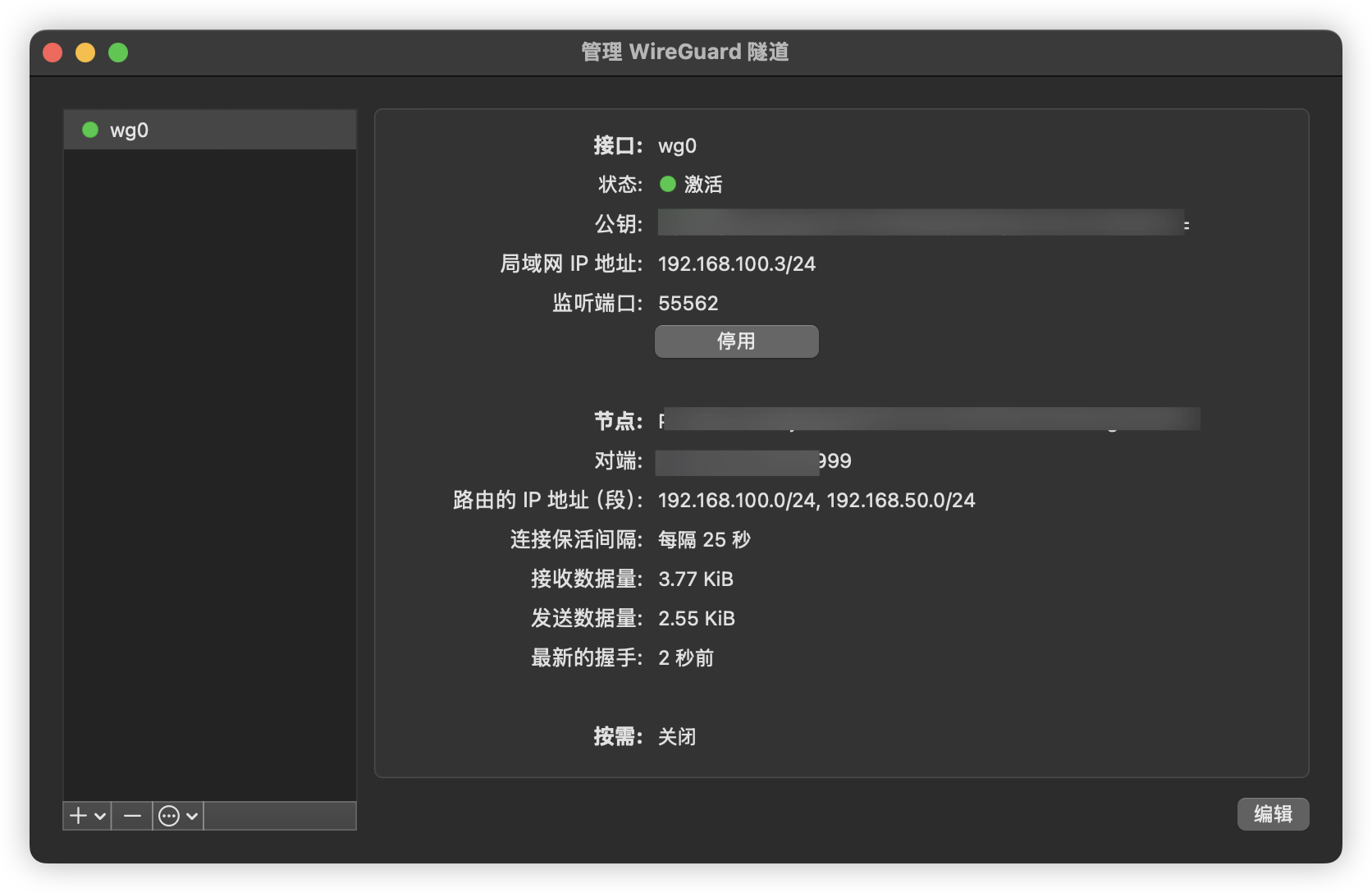

导入后点击管理隧道，点击启动（启动前别忘了切换笔记本连接热点，使网络不与家庭网络在一起）

配置家庭网络路由或NAT

完成了上面的服务端、NAS端（peer1）、笔记本（peer2）的配置后，基本上已经可以通过VPN从笔记本访问NAS了，这里还剩下最后一步，也就是需要使笔记本（peer2）能通过VPN访问家庭局域网的其他设备

主要有两种方式：一种是使用NAT，另一种是使用静态路由，下面分别介绍和说明：

• NAT：和上面的服务端配置类似，需要在NAS端的WireGuard配置中添加PostUp和PostDown规则，目的是为了将来自WireGuard的192.168.100.0/24网段进行地址转换后访问到家庭局域网

• 静态路由：静态路由是指将WireGuard的192.168.100.0/24网段路由到家庭局域网，即将WireGuard的192.168.100.0/24网段配置到局域网路由表中，这样就省去了NAT的开销

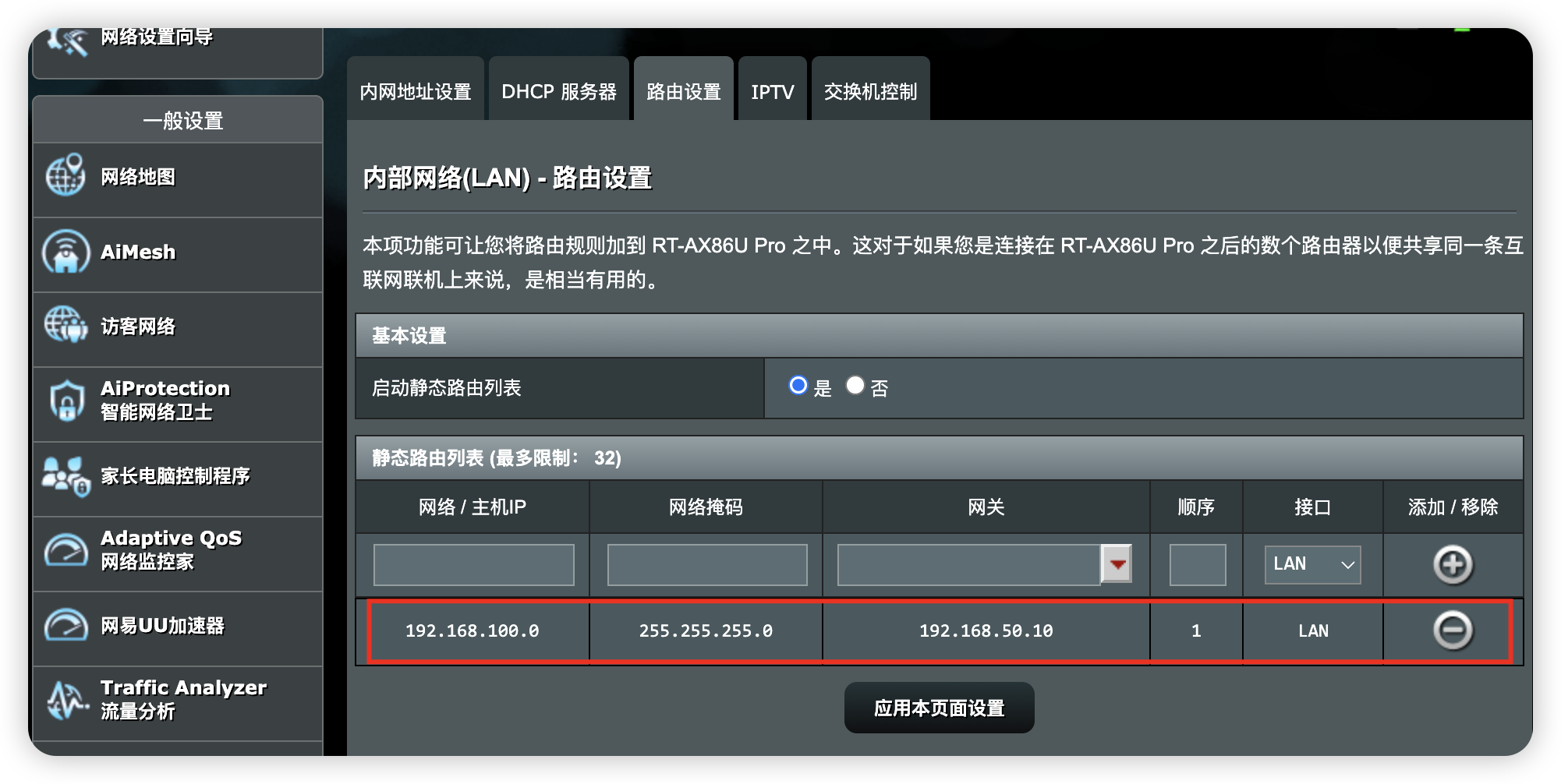

这里以静态路由举例，可以把路由配置到家中的路由器上，以我使用的ASUS RT-AX86U Pro为例，添加静态路由，把WireGuard的192.168.100.0/24网段路由到NAS主机

验证连接

检查WireGuard状态

# 在公网服务器上
~ wg show wg0
interface: wg0
  public key: xxxxx
  private key: (hidden)
  listening port: 51999

peer: xxxxx
  endpoint: xxxxx:4503
  allowed ips: 192.168.100.2/32, 192.168.50.0/24
  latest handshake: 15 seconds ago
  transfer: 196.93 KiB received, 132.02 KiB sent

peer: xxxxx
  endpoint: xxxxx:55562
  allowed ips: 192.168.100.3/32
  latest handshake: 2 minutes ago
  transfer: 83.53 KiB received, 83.42 KiB sent

# 在NAS上
~ docker exec -it wireguard-nas wg show
interface: wg0
  public key: xxxxx
  private key: (hidden)
  listening port: 36018

peer: xxxxx
  endpoint: xxxxxx:51999
  allowed ips: 192.168.100.0/24
  latest handshake: 18 seconds ago
  transfer: 1.26 MiB received, 9.25 MiB sent
  persistent keepalive: every 25 seconds

测试连通性

# 从NAS(peer1) ping公网服务器
ping 192.0.2.1
# 从公网服务器ping NAS(peer1)
ping 192.0.2.2
# 从外部笔记本(peer2) ping公网服务器
ping 192.0.2.1
# 从外部笔记本ping NAS(peer1)
ping 192.0.2.2
# 从笔记本(peer2) 测试家中局域网访问
ping 192.168.50.1  # 家中路由器IP

常见问题排查及其他

连接失败

# 检查容器日志
docker-compose logs wireguard
# 检查WireGuard状态
docker exec -it wireguard-server wg show
# 检查防火墙规则
sudo iptables -L -n

网络不通

# 检查IP转发
cat /proc/sys/net/ipv4/ip_forward
# 检查路由表
ip route show
# 检查网络接口
ip link show

如果还是有问题，可以尝试抓包排查

性能问题

# 检查是否使用内核模块
lsmod | grep wireguard
# 检查MTU设置
ip link show wg0
# 调整MTU值（在配置文件的[Interface]块中添加）
MTU = 1420
# 启用多队列
sudo ethtool -L eth0 combined 4

容器启动失败

如果遇到以下错误：

failed to create task for container: failed to create shim task: OCI runtime create failed: runc create failed: sysctl "net.ipv4.conf.all.src_valid_mark" not allowed in host network namespace

解决方案： 注释掉有问题的 sysctls 配置：

# 注释掉整个sysctls部分
# sysctls:
#   - net.ipv4.conf.all.src_valid_mark=1

在宿主机上手动设置该参数：

# 在宿主机上设置
sudo sysctl -w net.ipv4.conf.all.src_valid_mark=1

# 永久生效
echo 'net.ipv4.conf.all.src_valid_mark=1' | sudo tee -a /etc/sysctl.conf
sudo sysctl -p

配置DNS

# 在peer配置中添加DNS服务器，如果使用ip连接，这个应该没什么用
DNS = 8.8.8.8, 8.8.4.4

wg常用命令

# 查看所有WireGuard接口
wg show
# 查看特定接口
wg show wg0
# 查看接口详细信息
wg show wg0 dump
# 启动接口
wg-quick up wg0
# 停止接口
wg-quick down wg0
# 重新加载配置
wg syncconf wg0 <(wg-quick strip wg0)
