浅谈Prometheus的数据存储
本文是结合耗子叔的视频及Prometheus作者部分原文整理，加上部分个人理解而来，膜拜大神~
概述
Prometheus是一套开源的监控&报警&时间序列数据库的组合
Prometheus内部主要分为三大块，Retrieval是负责定时去暴露的目标页面上去抓取采样指标数据，Storage是负责将采样数据写磁盘，PromQL是Prometheus提供的查询语言模块
其有着非常高效的时间序列数据存储方法，每个采样数据仅仅占用3.5byte左右空间
在早期有一个单独的项目叫做 TSDB，但是，在2.1.x的某个版本，已经不单独维护这个项目了，直接将这个项目合并到了prometheus的主干上了
prometheus每次抓取的数据，对于操作者来说可见的格式（即在prometheus界面查询到的值）
requests_total{path="/status", method="GET", instance="10.0.0.1:80"} @1534317560938 94355
意思就是在1534317560938这个时 间点，10.0.0.1:80这个实例上，GET /status 这个请求的次数累计是 94355次

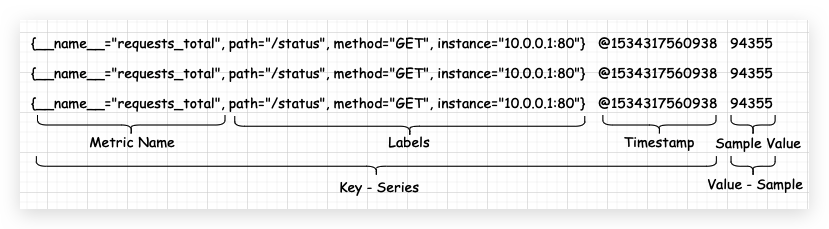

最终存储在TSDB中的格式为
{__name__="requests_total", path="/status", method="GET", instance="10.0.0.1:80"}
时间序列
Data scheme数据标识
identifier -> (t0, v0), (t1, v1), (t2, v2), (t3, v3), ...
Prometheus Data Model数据模型
<metric name>{<label name>=<label value>, ...}
Typical set of series identifiers
- Query 查询
__name__="requests_total"：查询所有属于requests_total的序列
method="PUT|POST"：查询所有序列中方法是PUT或POST的序列

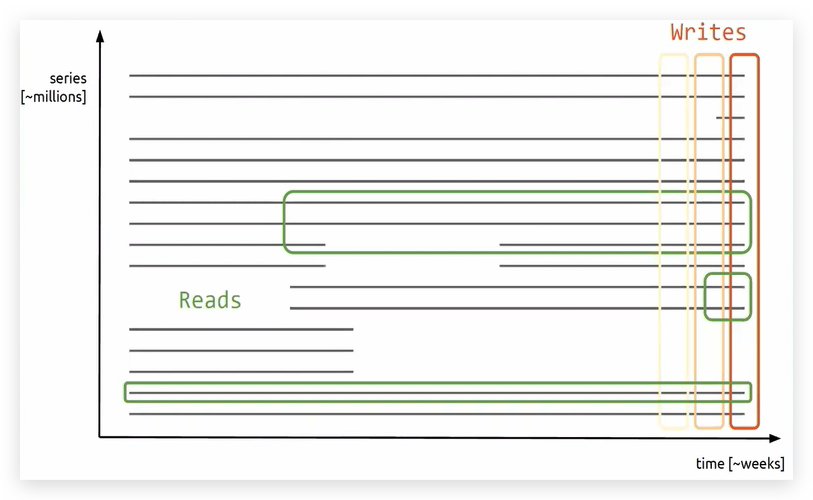

二维模型
-
Write写：每个目标暴露成百上千个不同的时间序列，写入模式是完全垂直和高度并发的，因为来自每个目标的样本是独立的
-
Query查：查询数据时可以并行和批处理
series
^
│ . . . . . . . . . . . . . . . . . . . . . . {__name__="request_total", method="GET"}
│ . . . . . . . . . . . . . . . . . . . . . . {__name__="request_total", method="POST"}
│ . . . . . . .
│ . . . . . . . . . . . . . . . . . . . ...
│ . . . . . . . . . . . . . . . . . . . . .
│ . . . . . . . . . . . . . . . . . . . . . {__name__="errors_total", method="POST"}
│ . . . . . . . . . . . . . . . . . {__name__="errors_total", method="GET"}
│ . . . . . . . . . . . . . .
│ . . . . . . . . . . . . . . . . . . . ...
│ . . . . . . . . . . . . . . . . . . . .
v
<-------------------- time --------------------->
二维模型中横轴表示时间，纵轴表示各数据点
这类设计会带来的问题如下
存储问题
如上图所示，在二维模型中的读写差别是很大的

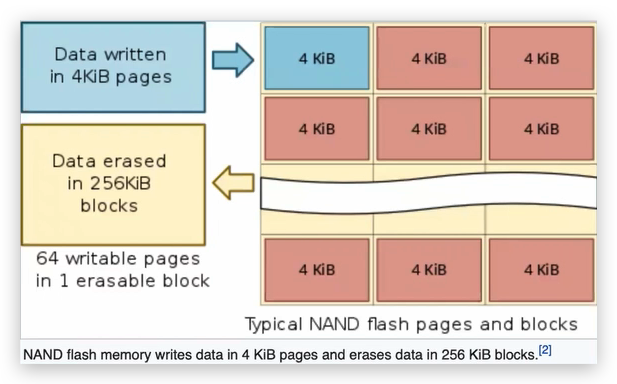

（时间序列查询）读时带来的随机读问题和查询带来的随机写问题，（查询）读往往会比写更复杂，这是很慢的。尽管用了SSD，但会带来写放大的问题，SSD是4k写，256k删除，SSD之所以快，实际上靠的是算法，因此在文件碎片如此大的情况下，都是不能满足的
理想状态下的写应该是顺序写、批量写，对于相同的时间序列读应该也是顺序读
存储策略的演进
1.x版本
1.x版本下，存储情况是这样的
- 每个时间序列都对应一个文件
- 在内存中批量处理1kb的的chunk
┌──────────┬─────────┬─────────┬─────────┬─────────┐ series A
└──────────┴─────────┴─────────┴─────────┴─────────┘
┌──────────┬─────────┬─────────┬─────────┬─────────┐ series B
└──────────┴─────────┴─────────┴─────────┴─────────┘
. . .
┌──────────┬─────────┬─────────┬─────────┬─────────┬─────────┐ series XYZ
└──────────┴─────────┴─────────┴─────────┴─────────┴─────────┘
chunk 1 chunk 2 chunk 3 ...
存在的问题：
-
chunk保存在内存中，如果应用程序或节点崩溃，它可能会丢失 -
由于时间序列的维度很多，对于的文件个数也会很多，这可能耗尽操作系统的
inode -
上千的
chunk保存在硬盘需要持久化，可能会导致磁盘I/O非常繁忙 -
磁盘
I/O打开很多的文件，会导致非常高的延迟 -
旧数据需要清理，这可能会导致
SSD的写放大 -
非常大的
CPU、内存、磁盘资源消耗 -
序列的丢失和变动
例如一些时间序列变得不活跃，而另一些时间序列变得活跃，原因在于例如k8s中应用程序的连续自动扩展和频繁滚动更新带来的实例的ip等变化，每天可能会创建数万个新应用程序实例，以及全新的时间序列集
因此，即使整个基础设施的规模大致保持不变，随着时间的推移，数据库中的时间序列也会线性增长。即使Prometheus服务器能够收集1000万个时间序列的数据，但如果必须在10亿个序列中找到数据，查询性能会受到很大影响
series
^
│ . . . . . .
│ . . . . . .
│ . . . . . .
│ . . . . . . .
│ . . . . . . .
│ . . . . . . .
│ . . . . . .
│ . . . . . .
│ . . . . .
│ . . . . .
│ . . . . .
v
<-------------------- time --------------------->
2.x版本
2.x时代的存储布局
https://github.com/prometheus/prometheus/blob/release-2.25/tsdb/docs/format/README.md
数据存储分块
-
01xxxxx 数据块
ULID，和UUID一样，但是是按照字典和编码的创建时间排序的 -
chunk 目录
包含各种系列的原始数据点块，但不再是每个序列对应一个单一的文件
-
index 数据索引
可以通过标签找到数据，这里保存了
Label和Series的数据 -
meta.json 可读元数据
对应存储和它包含的数据的状态
-
tombstone
删除的数据将被记录到这个文件中，而不是从块文件中删除
-
wal 预写日志Write-Ahead Log
WAL段将被截断到checkpoint.X目录中 -
chunks_head
在内存中的数据
-
数据将每2小时保存到磁盘中
-
WAL用于数据恢复
-
2小时块可以高效查询范围数据
分块存储后，每个目录都是独立的存储目录，结构如下：
$ tree ./data
./data
├── b-000001
│ ├── chunks
│ │ ├── 000001
│ │ ├── 000002
│ │ └── 000003
│ ├── index
│ └── meta.json
├── b-000004
│ ├── chunks
│ │ └── 000001
│ ├── index
│ └── meta.json
├── b-000005
│ ├── chunks
│ │ └── 000001
│ ├── index
│ └── meta.json
└── b-000006
├── meta.json
└── wal
├── 000001
├── 000002
└── 000003
分块存储对应着Blocks，可以看做是小型数据库
-
将数据分成互不重叠的块
每个块都充当一个完全独立的数据库
包含其时间窗口的所有时间序列数据
有自己的索引和块文件集
-
每个数据块都是不可变的
-
当前块可以追加数据
-
所有新数据都写入内存数据库
-
为了防止数据丢失，还写了一个临时WAL
t0 t1 t2 t3 now
┌───────────┐ ┌───────────┐ ┌───────────┐ ┌───────────┐
│ │ │ │ │ │ │ │ ┌────────────┐
│ │ │ │ │ │ │ mutable │ <─── write ──── ┤ Prometheus │
│ │ │ │ │ │ │ │ └────────────┘
└───────────┘ └───────────┘ └───────────┘ └───────────┘ ^
└──────────────┴───────┬──────┴──────────────┘ │
│ query
│ │
merge ─────────────────────────────────────────────────┘
block合并
上面分离了block后，会带来的问题
- 当查询多个块时，必须将它们的结果合并到一个整体结果中
- 如果我们需要一个星期的查询，它必须合并80多个block块
t0 t1 t2 t3 t4 now
┌────────────┐ ┌──────────┐ ┌───────────┐ ┌───────────┐ ┌───────────┐
│ 1 │ │ 2 │ │ 3 │ │ 4 │ │ 5 mutable │ before
└────────────┘ └──────────┘ └───────────┘ └───────────┘ └───────────┘
┌─────────────────────────────────────────┐ ┌───────────┐ ┌───────────┐
│ 1 compacted │ │ 4 │ │ 5 mutable │ after (option A)
└─────────────────────────────────────────┘ └───────────┘ └───────────┘
┌──────────────────────────┐ ┌──────────────────────────┐ ┌───────────┐
│ 1 compacted │ │ 3 compacted │ │ 5 mutable │ after (option B)
└──────────────────────────┘ └──────────────────────────┘ └───────────┘
数据保留
|
┌────────────┐ ┌────┼─────┐ ┌───────────┐ ┌───────────┐ ┌───────────┐
│ 1 │ │ 2 | │ │ 3 │ │ 4 │ │ 5 │ . . .
└────────────┘ └────┼─────┘ └───────────┘ └───────────┘ └───────────┘
|
|
retention boundary
第1块可以被安全删除，第2块必须保持直到它完全超出边界
块合并带来的影响
- 块压缩可能使块太大而无法删除
- 需要限制块的大小
最大块大小 = 保留窗口 * 10%
查询和索引
主要特点
-
使用倒排索引，倒排索引提供基于其内容子集的数据项的快速查找。例如，可以查找所有具有标签的系列，
app=”nginx"而无需遍历每个系列并检查它是否包含该标签 -
正向索引，为每个序列分配一个唯一的
ID，通过它可以在恒定的时间内检索
一个目录中保存了很多Series，如果想要根据一个Label来查询对应的所有Series，具体流程是什么呢
为每个Series中的所有Label都建立了一个倒排索引
| Label | Series |
|---|---|
__name__="requests_total" | {__name__="requests_total", path="/status", method="GET", instance=”10.0.0.1:80”} |
path="/status" | {__name__="requests_total", path="/status", method="GET", instance=”10.0.0.1:80”} |
method="GET" | {__name__="requests_total", path="/status", method="GET", instance=”10.0.0.1:80”} |
instance=”10.0.0.1:80” | {__name__="requests_total", path="/status", method="GET", instance=”10.0.0.1:80”} |
正向索引的引入，给每个Series分配了一个ID，便于组合查询
| Label | SeriesID |
|---|---|
__name__="requests_total" | 1001 |
path="/status" | 1001 |
method="GET" | 1001 |
instance=”10.0.0.1:80” | 1001 |
例如，如果查询的语句是：__name __ =“requests_total” AND app =“nginx”
需要先分别找出对应的倒排索引，再求交集，由此会带来一定的时间复杂度O(N2，为了减少时间复杂度，实际上倒排索引中的SeriesID是有序的，那么采取ZigZag的查找方式，可以保证在O(N)的时间复杂来找到最终的结果
WAL
通过mmap(不经过文件系统的写数据方式)，同时在内存和WAL预写日志Write-Ahead Log中保存数据，即可以保证数据的持久不丢失，又可以保证崩溃之后从故障中恢复的时间很短，因为是从内存中恢复
小结
新的存储结构带来的好处
- 在查询某个时间范围时，可以轻松忽略该范围之外的所有数据块。它通过减少检查数据集来轻松解决数据流失问题
- 当完成一个块时，可以通过顺序写入一些较大的文件来保存内存数据库中的数据。避免任何写放大，并同样为
SSD和HDD提供服务 - 保留了
V2的良好特性，即最近查询最多的块总是在内存中的 - 不再受限于固定的
1KiB块大小来更好地对齐磁盘上的数据。可以选择对单个数据点和所选压缩格式最有意义的任何大小 - 删除旧数据变得非常便宜和即时，只需要删除一个目录。在旧版本的存储中，必须分析和重写多达数亿个文件，这可能需要数小时才能收敛
参考 https://www.bilibili.com/video/BV1a64y1X7ys https://fabxc.org/tsdb/ http://ganeshvernekar.com/blog/prometheus-tsdb-the-head-block/
