两大grafana实用插件快速监控kubernetes

· 阅读需 7 分钟

监控k8s的主流方案是prometheus+grafana两大套件，为了快速部署并监控k8s，目前有两款主流grafana插件提供给了我们方案

环境说明​

本文环境是二进制部署的k8s集群，prometheus和grafana通过yaml部署（非operator）

# kubectl version
Client Version: version.Info{Major:"1", Minor:"15", GitVersion:"v1.15.0", GitCommit:"e8462b5b5dc2584fdcd18e6bcfe9f1e4d970a529", GitTreeState:"clean", BuildDate:"2019-06-19T16:40:16Z", GoVersion:"go1.12.5", Compiler:"gc", Platform:"linux/amd64"}
Server Version: version.Info{Major:"1", Minor:"15", GitVersion:"v1.15.0", GitCommit:"e8462b5b5dc2584fdcd18e6bcfe9f1e4d970a529", GitTreeState:"clean", BuildDate:"2019-06-19T16:32:14Z", GoVersion:"go1.12.5", Compiler:"gc", Platform:"linux/amd64"}
# kubectl get pods -n kube-system -l k8s-app=prometheus
NAME           READY   STATUS    RESTARTS   AGE
prometheus-0   2/2     Running   0          1m
# kubectl get pods -n kube-system -l app=grafana
NAME        READY   STATUS    RESTARTS   AGE
grafana-0   1/1     Running   0          1m

grafana-kubernetes-app插件​

插件地址

插件介绍​

Grafana Kubernetes App可监控Kubernetes集群的性能。它包括4个仪表板，即集群，节点，Pod/容器和部署。它允许自动部署所需的Prometheus导出器，并使用默认的scrape配置与您的集群内Prometheus部署一起使用。收集的指标是高级集群和节点统计信息，以及较低级别的pod和容器统计信息。使用高级指标进行警报，使用低级指标进行故障排除。

要求 目前仅支持Prometheus 为了自动部署exporter，则需要Kubernetes 1.6或更高版本。 Grafana 5.0.0+

特征

  • 该应用程序使用Kubernetes标签来过滤Pod指标。Kubernetes集群往往有很多Pod和很多Pod指标。Pod / Container仪表板利用了pod标签，因此可以轻松找到相关的pod。
  • 轻松安装exporter，从Grafana一键式部署，或使用kubectl手动部署
  • Heapster中不可用的群集级别指标，例如CPU容量与CPU使用率。

集群指标

  • Pod容量/用途
  • 内存容量/使用率
  • CPU容量/使用率
  • 磁盘容量/使用率
  • 节点，容器和容器概述

节点指标

  • 中央处理器
  • 可用内存
  • 每个CPU的负载
  • 读取IOPS
  • 写入IOPS
  • 实用率
  • 网络流量/秒
  • 网络数据包/秒
  • 网络错误/秒

Pod/容器指标

  • 内存使用情况
  • 网络流量
  • CPU使用率
  • 读取IOPS
  • 写入IOPS

插件安装​

进入pod或者将插件离线下载后上传到/var/lib/grafana/plugins目录

# kubectl get pods -n kube-system -l app=grafana
NAME        READY   STATUS    RESTARTS   AGE
grafana-0   1/1     Running   0          123m
# kubectl -n kube-system exec -it grafana-0 bash
bash-5.0$ grafana-cli plugins install grafana-kubernetes-app
installing grafana-kubernetes-app @ 1.0.1
from: https://grafana.com/api/plugins/grafana-kubernetes-app/versions/1.0.1/download
into: /var/lib/grafana/plugins

✔ Installed grafana-kubernetes-app successfully

Restart grafana after installing plugins . <service grafana-server restart>

提示需要重启服务，此处直接删除pod，让其重新拉起即可

# kubectl -n kube-system delete pods grafana-0

插件配置​

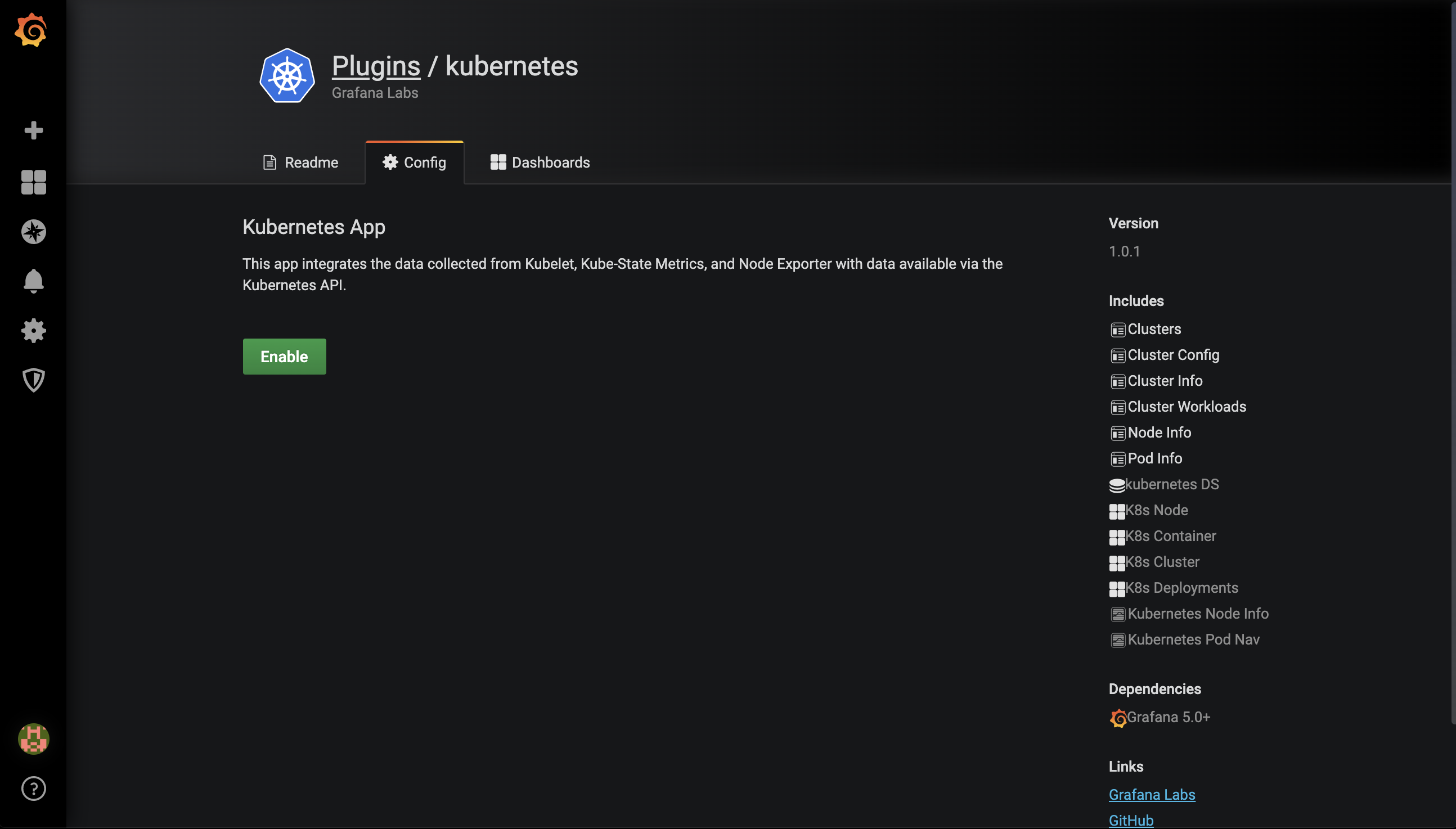

重新访问grafana界面查看插件列表，找到kubernetes插件并启用

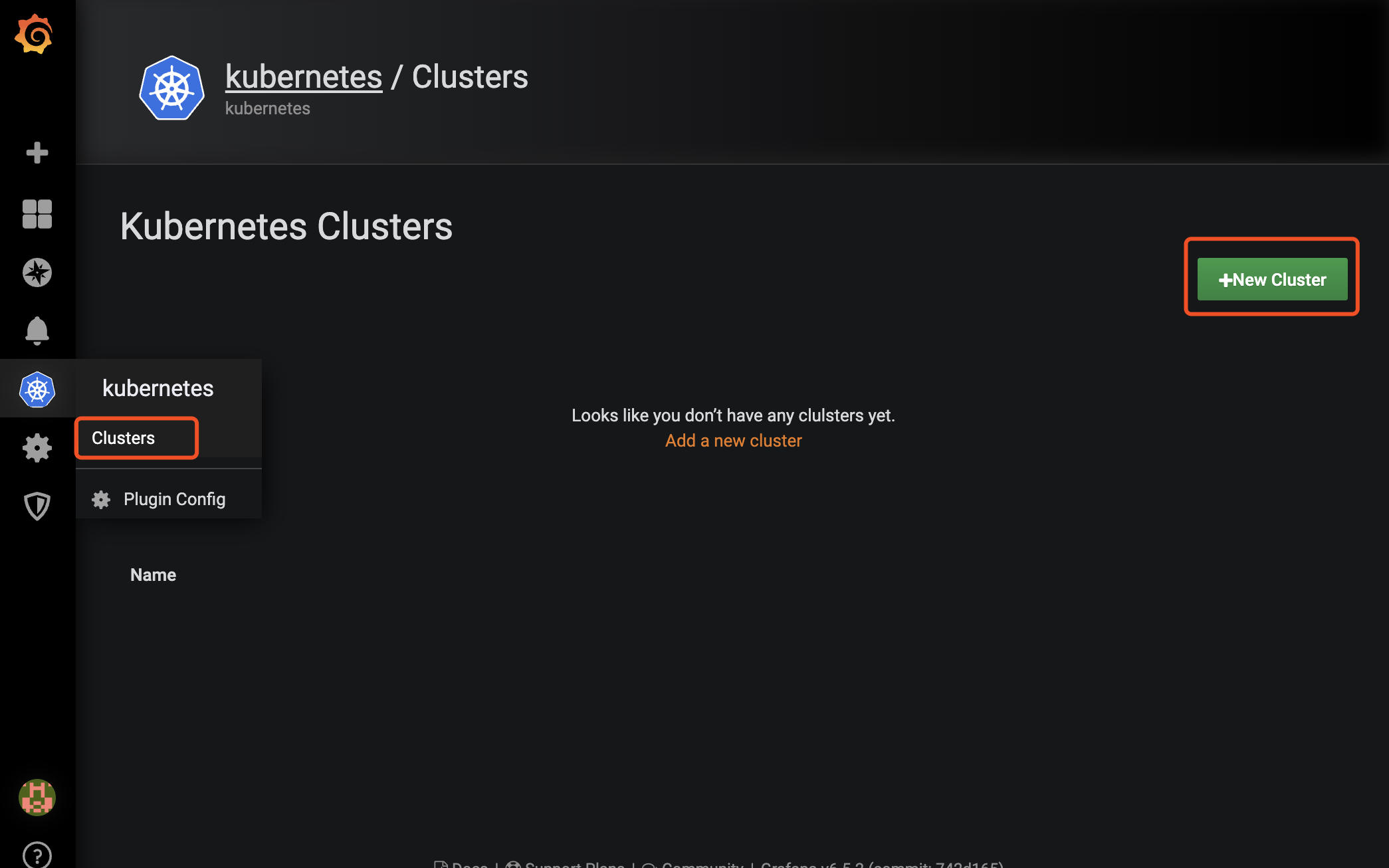

选择创建集群

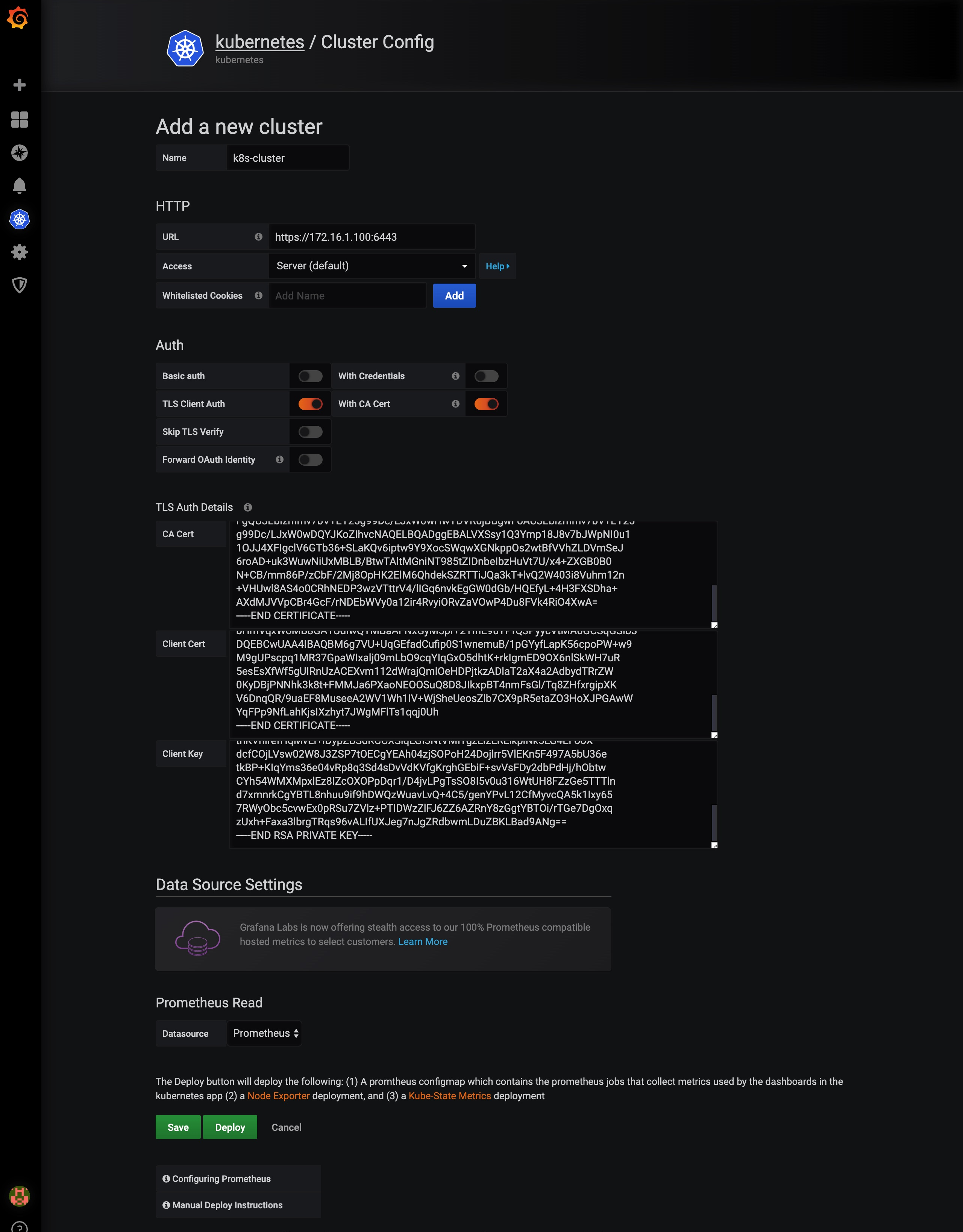

配置项如下

  • name：名称，自定义
  • URL：api-server的地址
  • Auth：认证信息，勾选TLS Client Auth和With CA Cert
    • TLS Auth Details 此处配置的是插件连接k8s的认证信息，这里我们可以新建一个kubeconfig文件也可以沿用kubectl使用的kubeconfig文件，在kubeconfig文件中的内容使经过base64编码后的，在这里需要将这些内容解码，类似echo "key内容" | base64 -d
      • CA Cert 对应 kubeconfig中的certificate-authority-data
      • Client Cert 对应 kubeconfig中的client-certificate-data
      • Client Key 对应 kubeconfig中的client-key-data
  • Datasource：数据源，选择之前配置好的prometheus
  • 除上面内容外，还可以选择通过此插件自动在集群中注入prometheus的配置及部署node_exporter，这里已经部署过了，就不再部署了

如上图所示，填写完后点击Save，然后等待一会儿查看是否成功

插件效果​

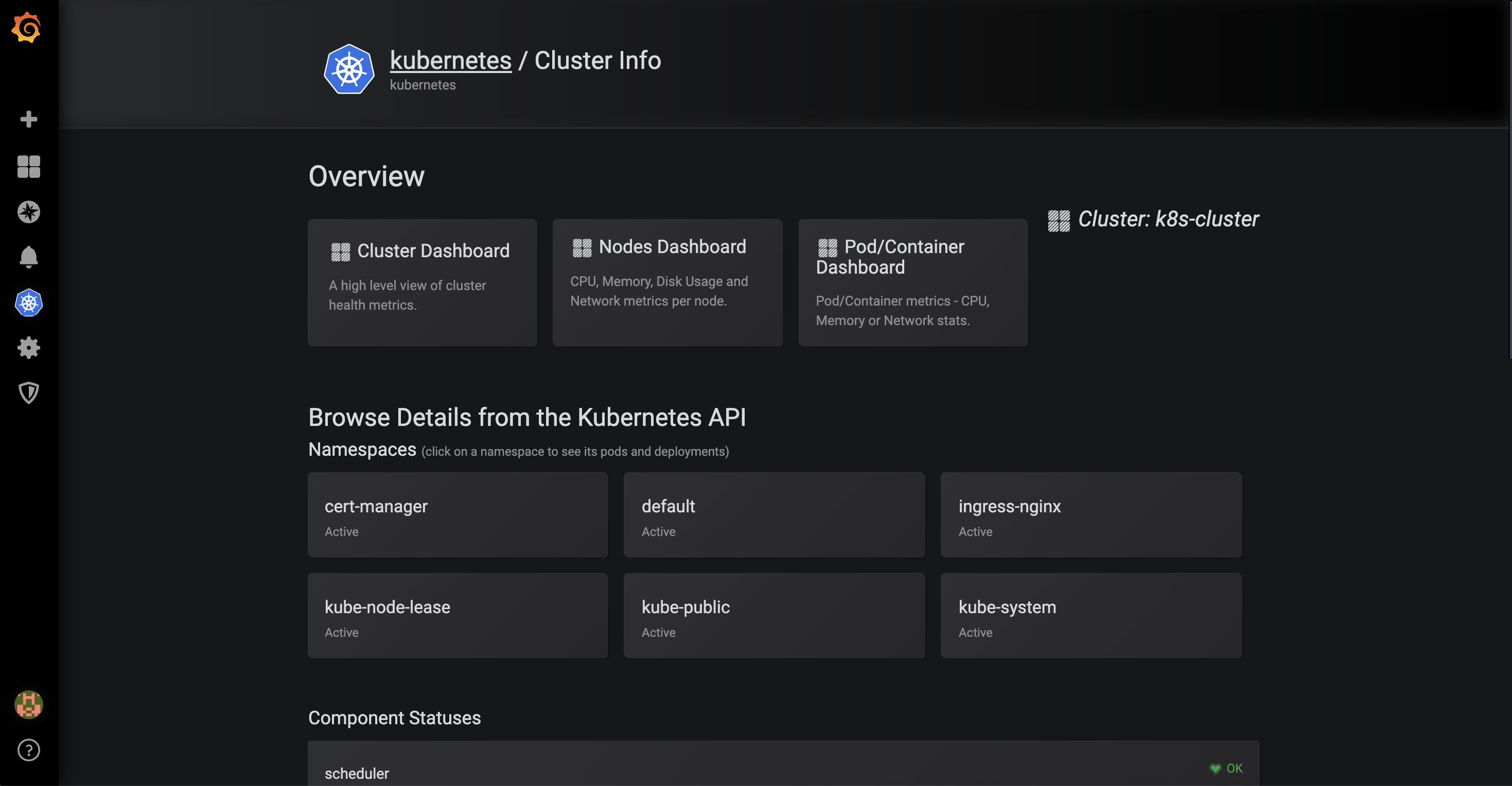

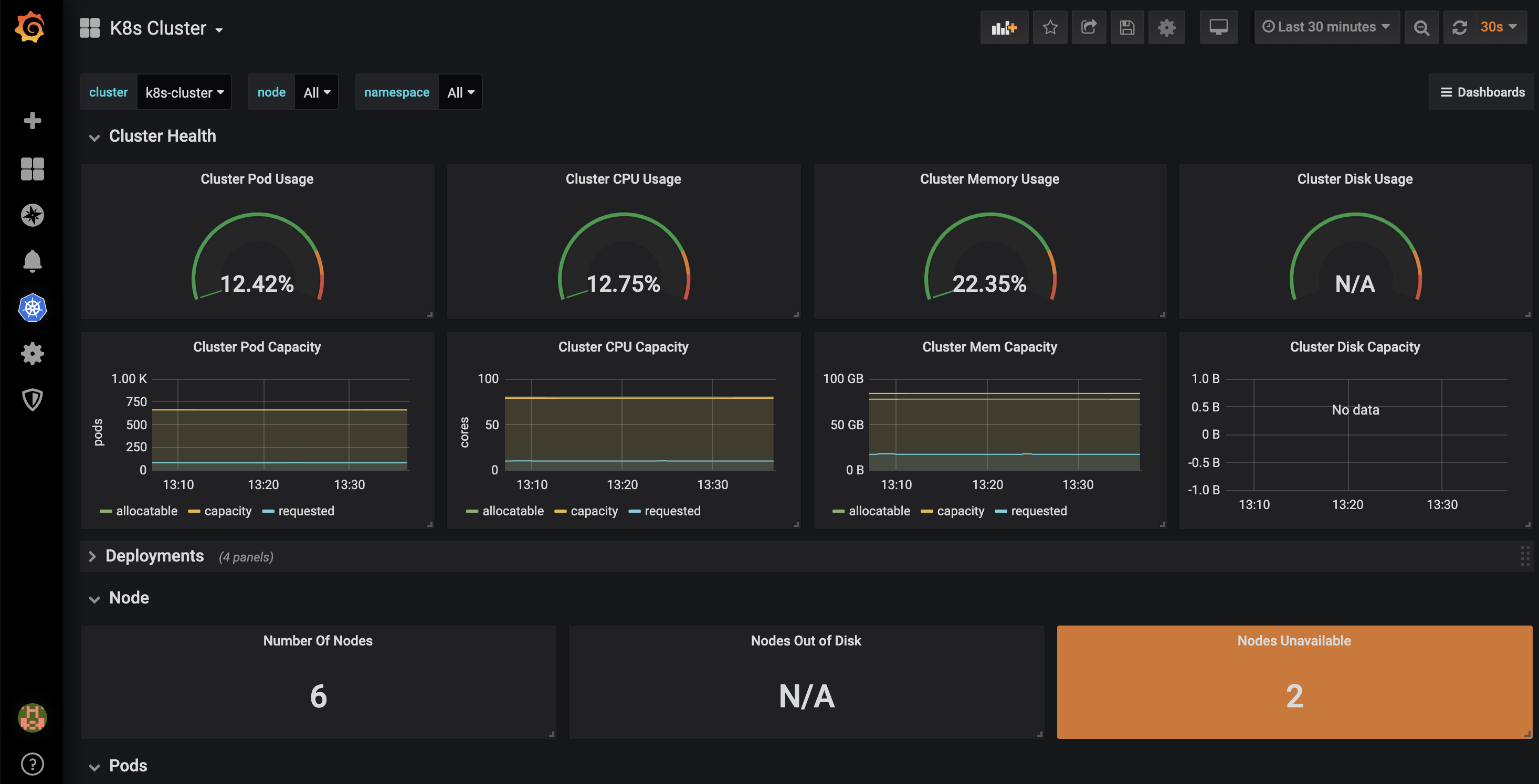

按照上面的操作成功配置后，插件会自动在grafana中添加多个实用的dashboard，下图展示其中一个

devopsprodigy-kubegraf-app插件​

插件地址

插件介绍​

DevOpsProdigy KubeGraf是一个非常优秀的Grafana Kubernetes插件，是Grafana官方的Kubernetes插件的升级版本，该插件可以用来可视化和分析Kubernetes集群的性能，通过各种图形直观的展示了Kubernetes集群的主要服务的指标和特征，还可以用于检查应用程序的生命周期和错误日志。

要求 要安装使用 DevOpsProdigy KubeGraf 插件需要满足以下要求：

  • Grafana > 5.0.0 版本
  • 需要在Kubernetes集群上部署Prometheus + node-exporter + kube-state-metrics
  • 依赖Grafana-piechart-panel插件

特征 该插件包含3个主要的信息页面，其中包含有关Kubernetes集群的详细信息

应用概述 该插件可以显示 Kubernetes 集群上面的应用的一些基本监控信息

  • 应用程序逻辑图
  • Kubernetes 对象的分布
  • 可视化应用程序的生命周期和基本特征信息
  • 在集群中允许访问的服务端口的描述信息

集群状态

  • 关于群集及其中的节点的状态的摘要
  • 监视应用程序生命周期的详细信息
  • 集群服务器中服务所在位置的可视化表示

节点概述

  • 集群节点摘要
  • 有关已用和已分配资源（RAM，CPU利用率）以及容器数量的信息
  • 豆荚的物理分布

Dashboards 除了在插件主页上提供了常见的信息之外，该插件还提供了另外5个Dashboard供我们来跟踪集群的各种性能指标

  • node dashboard 带有节点指标的Dashboard，它可以显示资源的使用情况，例如CPU利用率、内存消耗、空闲/iowait模式下的CPU时间百分比以及磁盘和网络的状态
  • pod dashboard 可以根据所选择的Pod来显示对应的资源使用情况
  • deployments dashboard 以Deployment为维度来显示对应的资源对象相关的资源使用情况
  • statefulsets dashboard 以Statefulset为维度来显示对应的资源对象相关的资源使用情况
  • daemonsets dashboard 以Daemonset为维度来显示对应的资源对象相关的资源使用情况

上面三个Dashboard显示了可用/不可用的应用程序的副本数量以及这些应用程序的容器状态，还会跟踪容器的重启

插件安装​

进入pod或者将插件离线下载后上传到/var/lib/grafana/plugins目录

# kubectl get pods -n kube-system -l app=grafana
NAME        READY   STATUS    RESTARTS   AGE
grafana-0   1/1     Running   0          130m
# kubectl -n kube-system exec -it grafana-0 bash
bash-5.0$ grafana-cli plugins install devopsprodigy-kubegraf-app
installing devopsprodigy-kubegraf-app @ 1.3.0
from: https://grafana.com/api/plugins/devopsprodigy-kubegraf-app/versions/1.3.0/download
into: /var/lib/grafana/plugins

✔ Installed devopsprodigy-kubegraf-app successfully

Restart grafana after installing plugins . <service grafana-server restart>

bash-5.0$ grafana-cli plugins install Grafana-piechart-panel #按照前面的提示如果没有安装Grafana-piechart-panel插件也需要安装
installing Grafana-piechart-panel @ 1.5.0
from: https://grafana.com/api/plugins/Grafana-piechart-panel/versions/1.5.0/download
into: /var/lib/grafana/plugins

✔ Installed Grafana-piechart-panel successfully

Restart grafana after installing plugins . <service grafana-server restart>

提示需要重启服务，此处直接删除pod，让其重新拉起即可

# kubectl -n kube-system delete pods grafana-0

插件配置​

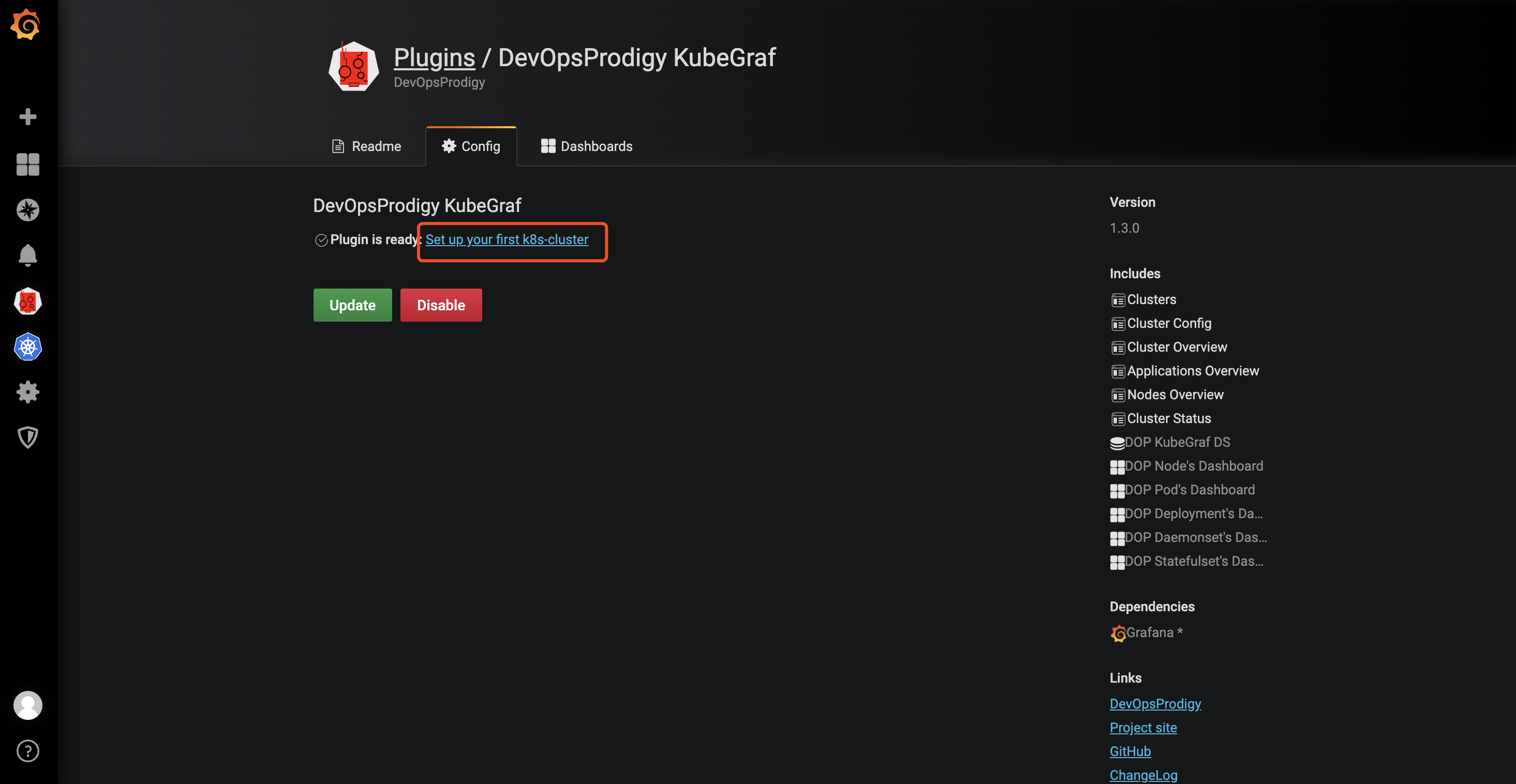

同样的，重新访问grafana界面查看插件列表，找到DevOpsProdigy KubeGraf插件并启用 点击 Set up your first k8s-cluster 创建一个新的Kubernetes集群

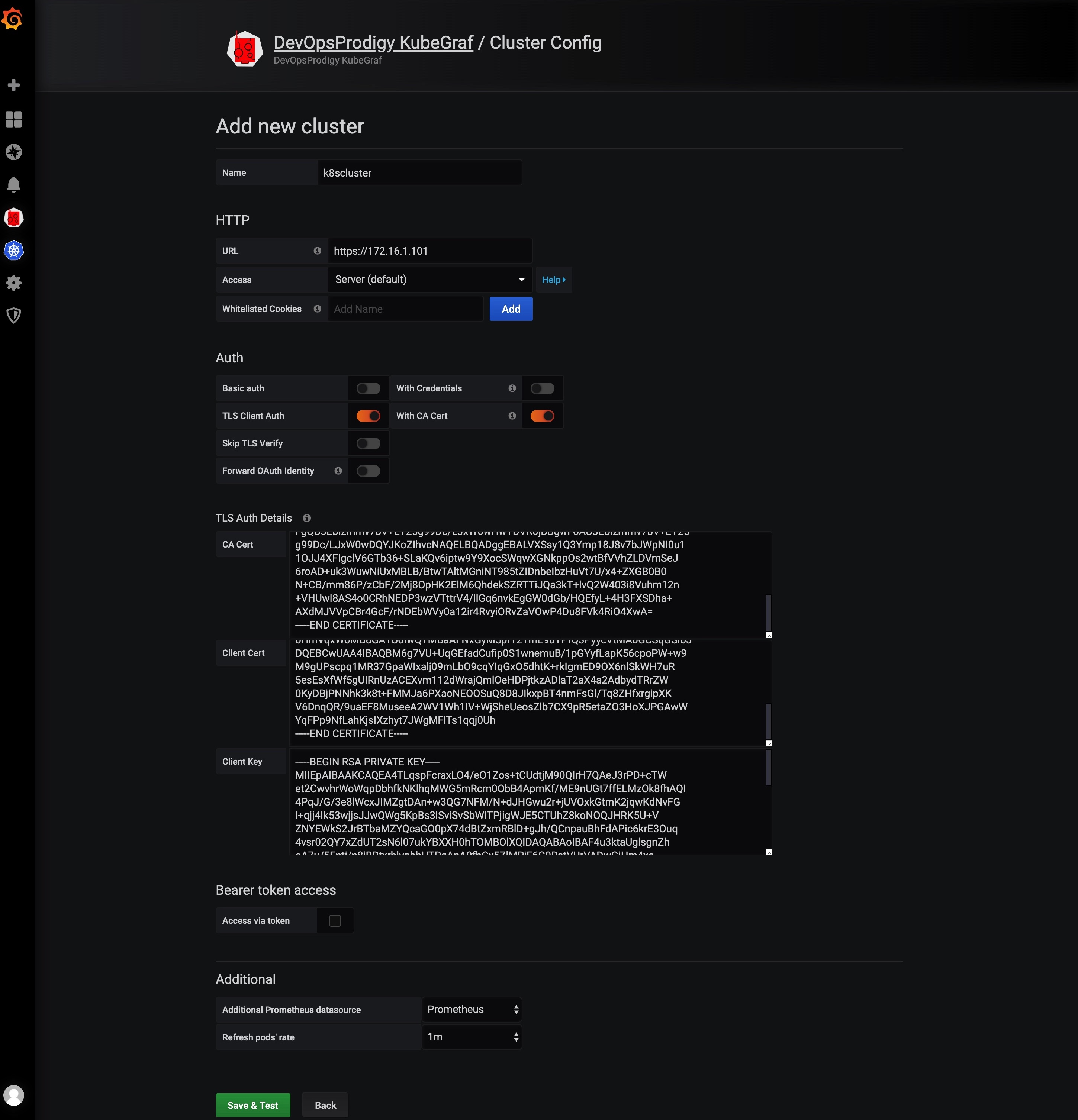

配置和Kubernetes App插件一样，这里不再赘述，如图所示

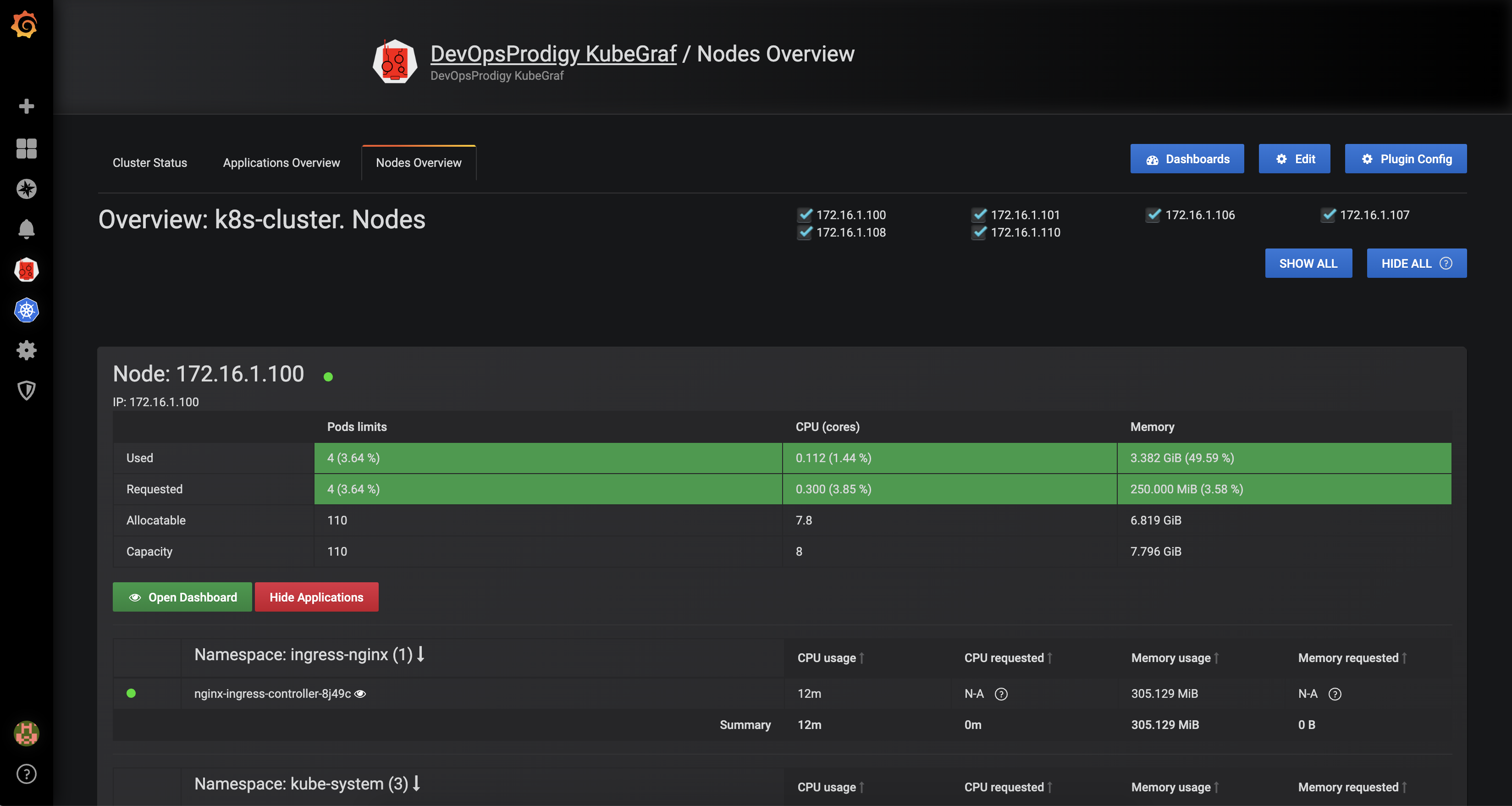

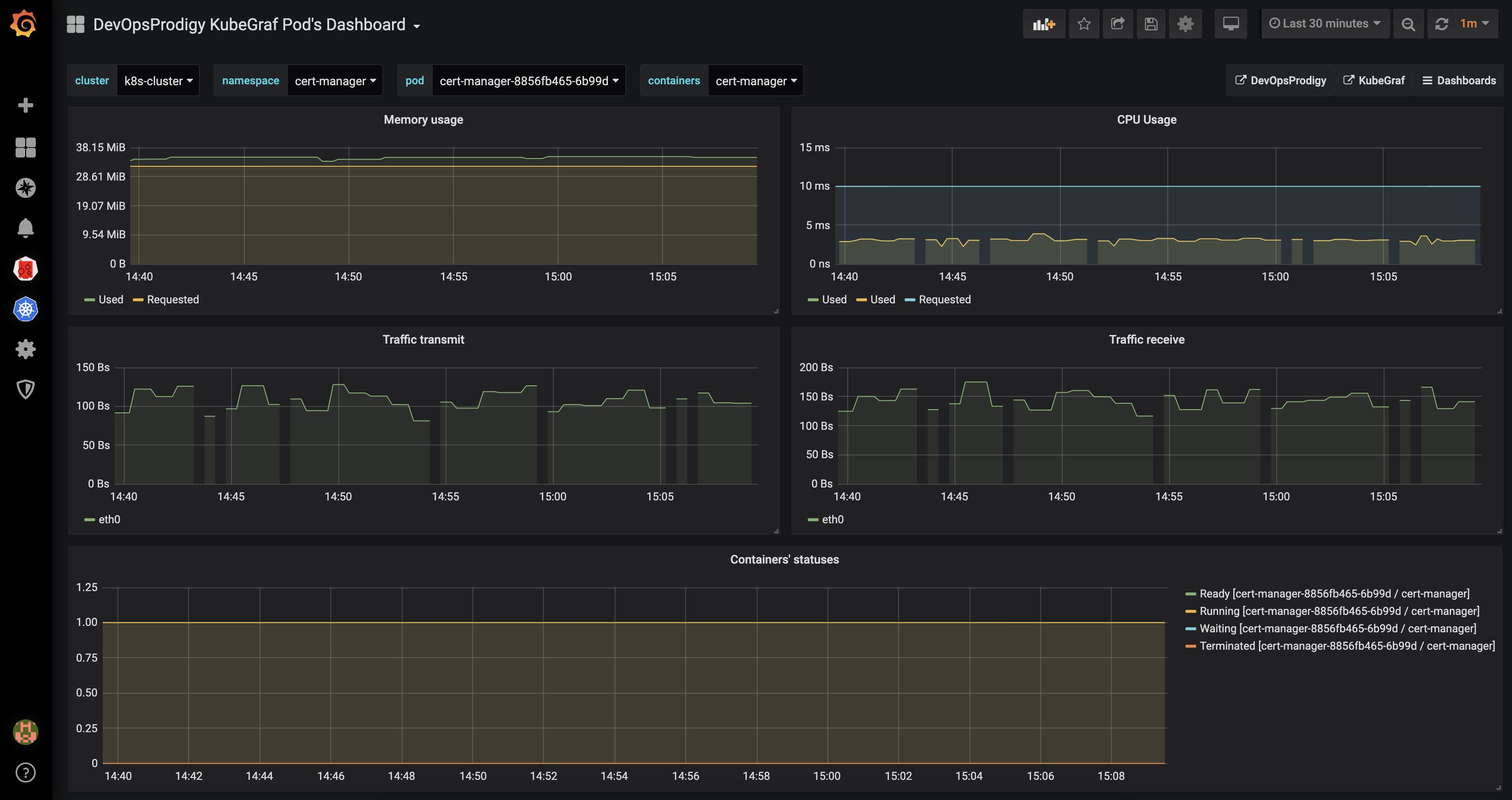

插件效果​
