k8s内网和办公网络的打通实践

· 阅读需 8 分钟

背景​

近期工作中出现了一个问题：某个旧服务中用到了redis，但是在前期项目容器化改造部署阶段研发同事并没有说明需要用到redis，直至部署生产prod环境出现问题。 那么疑问来了，为什么在qa环境没有问题呢？经沟通排查发现，源码中也就是qa环境连接的是一个古老的虚拟机运行的redis，所以自然研发测试环境都没问题，至于为什么会连接到这个地址，不得而知！

第一想法：关掉这个redis服务，让研发“被迫”主动告知；规范要求，在k8s集群内部部署该项目的redis服务集群，保证环境一致性，减少不必要麻烦。

项目多数属于微服务应用模块，研发本地无法完整运行全部依赖，希望在本地运行某个服务后，能够注册到qa容器环境的依赖服务中进行调试。 例如在k8s中运行的redis、rabbitmq等服务，研发在当前环境下无法直接通过客户端工具连接进行访问，给研发测试进行联调带来了很大麻烦，且k8s内部通过cni插件创建pod和service的内部网络，这类服务无法通过ingress进行7层暴露，如果通过NodePort模式暴露给研发，不仅使用有限而且会导致端口管理困难从而工作量加大。因此打通开发和测试环境k8s集群内网和办公局域网络是有很大必要性的。

环境说明​

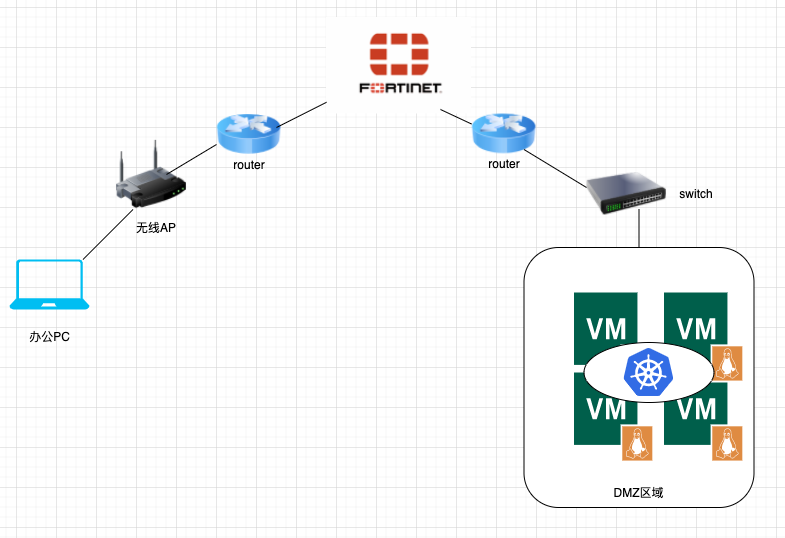

相关网络拓扑如下

20201212-01

ip地址情况如下

  • 办公子网：172.16.0.0/24
  • DMZ区域服务器子网：172.16.1.0/24、172.16.2.0/24
  • k8s pod子网：172.20.0.0/16
  • k8s service子网：10.68.0.0/16

其他涉及到的相关服务及ip说明

  • k8s网络插件：flannel，对应网络模式为host-gw

  • k8s kube-dns service ip：10.68.0.2

  • 内网dns服务：ms(windows) server dns

  • 内网dns ip：172.16.2.3

  • FortiGate ip：172.16.2.254

总体思路​

k8s集群部署在测试机房，整个局域网链路、外网、防火墙由飞塔防火墙FortiGate设备统一控制，除k8s集群内部网络外，其他网络均已通过FortiGate打通，所以目前面临的问题就是网络打通和dns解析打通。

  • 网络打通

    于是，在网关和路由器上添加静态路由，把属于k8s的Pod和Service的子网IP包全转给其中某个k8s node节点，这样访问pod ip和service ip这样的IP，网络包会到达某个集群物理节点，而集群内的物理节点或虚拟机，k8s网络cni插件都会与这些目的地址互通。

  • dns解析打通

    网络打通后，就可以在办公网络通过pod或service的ip进行连通了。但是每次更新服务，ip通常都会发生变化，我们想通过服务名称（域名）而不是ip进行通信，解决dns问题主要有以下两个方向

    • 网络已经打通了，那么就可以把k8s的coredns作为本地的dns服务器
    • 把所有通过办公网络请求k8s中的服务（域名）的记录从内网dns服务器转发到k8s的coredns

    上述两种方式都可以实现dns的互联互通。综合考虑，为了保证两处dns服务的稳定性，只将经过k8s内部服务的dns请求通过coredns，且减少了PC客户端dns服务器地址的配置工作，选择方案二。

网络打通的具体实现​

检查现有网络连通情况​

办公网络和k8s node​

在本地pc电脑上操作

➜  ~ ping 172.16.1.106 -c 4
PING 172.16.1.106 (172.16.1.106): 56 data bytes
64 bytes from 172.16.1.106: icmp_seq=0 ttl=63 time=1.621 ms
64 bytes from 172.16.1.106: icmp_seq=1 ttl=63 time=1.568 ms
64 bytes from 172.16.1.106: icmp_seq=2 ttl=63 time=1.221 ms
64 bytes from 172.16.1.106: icmp_seq=3 ttl=63 time=1.338 ms

--- 172.16.1.106 ping statistics ---
4 packets transmitted, 4 packets received, 0.0% packet loss
round-trip min/avg/max/stddev = 1.221/1.437/1.621/0.164 ms

k8s node和pod及svc​

在k8s任意一台node上操作，通过nslookup同时检查网络和dns功能是否正常，这里以172.16.1.106这台node为例

[root@k8s-qa-node-02 ~]# nslookup -q=A kubernetes.default.svc.cluster.local 10.68.0.2
Server:		10.68.0.2
Address:	10.68.0.2#53

Name:	kubernetes.default.svc.cluster.local
Address: 10.68.0.1

查看node的路由

[root@k8s-qa-node-02 ~]# ip route
default via 172.16.1.254 dev eth0
169.254.0.0/16 dev eth0 scope link metric 1002
172.16.1.0/24 dev eth0 proto kernel scope link src 172.16.1.106
172.17.0.0/16 dev docker0 proto kernel scope link src 172.17.0.1 linkdown
172.20.0.0/24 via 172.16.1.100 dev eth0
172.20.1.0/24 via 172.16.1.101 dev eth0
172.20.2.0/24 via 172.16.1.110 dev eth0
172.20.3.0/24 dev cni0 proto kernel scope link src 172.20.3.1
172.20.4.0/24 via 172.16.1.107 dev eth0
172.20.5.0/24 via 172.16.1.108 dev eth0
172.20.6.0/24 via 172.16.1.109 dev eth0
# ...省略部分条目

添加地址​

网络打通主要在网关和路由器设备上进行操作，这里仅以FortiGate为例进行记录。 为了配置流程清晰，通过终端命令行进行配置而不是web界面操作，首先通过console或者ssh连接上FortiGate的终端

添加k8s pod和k8s service两个子网的地址

FortiGate # config firewall address

FortiGate (address) # edit k8s_SERVICE_CIDR
new entry 'k8s_SERVICE_CIDR' added
FortiGate (clientnet) # set subnet 10.68.0.0 255.255.0.0
FortiGate (clientnet) # next

FortiGate (address) # edit k8s_POD_CIDR
new entry 'k8s_POD_CIDR' added
FortiGate (clientnet) # set subnet 172.20.0.0 255.255.0.0
FortiGate (clientnet) # next

FortiGate (address) # end
FortiGate #

配置静态路由​

配置到达k8s svc子网的路由

FortiGate # config router static
# 新增一条静态路由，id尽量大，不与已有的冲突
FortiGate (static) # edit 10
new entry '10' added
# 配置目标地址和掩码
FortiGate (2) # set dst 10.68.0.0 255.255.0.0
# 配置网关（下一跳）
FortiGate (2) # set gateway 172.16.1.106
# 配置接口名
FortiGate (2) # set device Test
FortiGate (2) # next
FortiGate (static) # end
FortiGate #

同理，配置到达k8s pod子网的路由

FortiGate # config router static
FortiGate (static) # edit 11
FortiGate (2) # set dst 172.20.0.0/16 255.255.0.0
FortiGate (2) # set gateway 172.16.1.106
FortiGate (2) # set device Test
FortiGate (2) # next
FortiGate (static) # end
FortiGate #

检查配置的静态路由

FortiGate # get router info routing-table static
# ...省略部分条目
S       10.68.0.0/16 [10/0] via 172.16.1.106, Test
S       172.20.0.0/16 [10/0] via 172.16.1.106, Test

配置策略​

配置到达k8s service网络放行策略

FortiGate # config firewall policy
# 新增一条网络策略，id尽量大，不与已有的冲突
FortiGate (policy) # edit 100
# 配置源接口
FortiGate (100) # set srcintf internal
# 配置目的接口
FortiGate (100) # set dstintf Test
# 配置源地址
FortiGate (100) # set srcaddr 172.16.0.0/24
# 配置目的地址
FortiGate (100) # set dstaddr k8s_SERVICE_CIDR
# 配置动作类型
FortiGate (100) # set action accept
# 配置动作时间
FortiGate (100) # set schedule always
# 配置服务（协议类型）
FortiGate (100) # set service ALL_TCP
# 配置是否开启日志
FortiGate (100) # set logtraffic disable
# 配置是否开启nat
FortiGate (100) # set nat disable

end

同理，配置到达k8s pod网络放行策略

FortiGate # config firewall policy
FortiGate (policy) # edit 101
FortiGate (100) # set srcintf internal
FortiGate (100) # set dstintf Test
FortiGate (100) # set srcaddr 172.16.0.0/24
FortiGate (100) # set dstaddr k8s_POD_CIDR
FortiGate (100) # set action accept
FortiGate (100) # set schedule always
FortiGate (100) # set service ALL_TCP
FortiGate (100) # set logtraffic disable
FortiGate (100) # set nat disable
end

验证配置​

web界面检查​

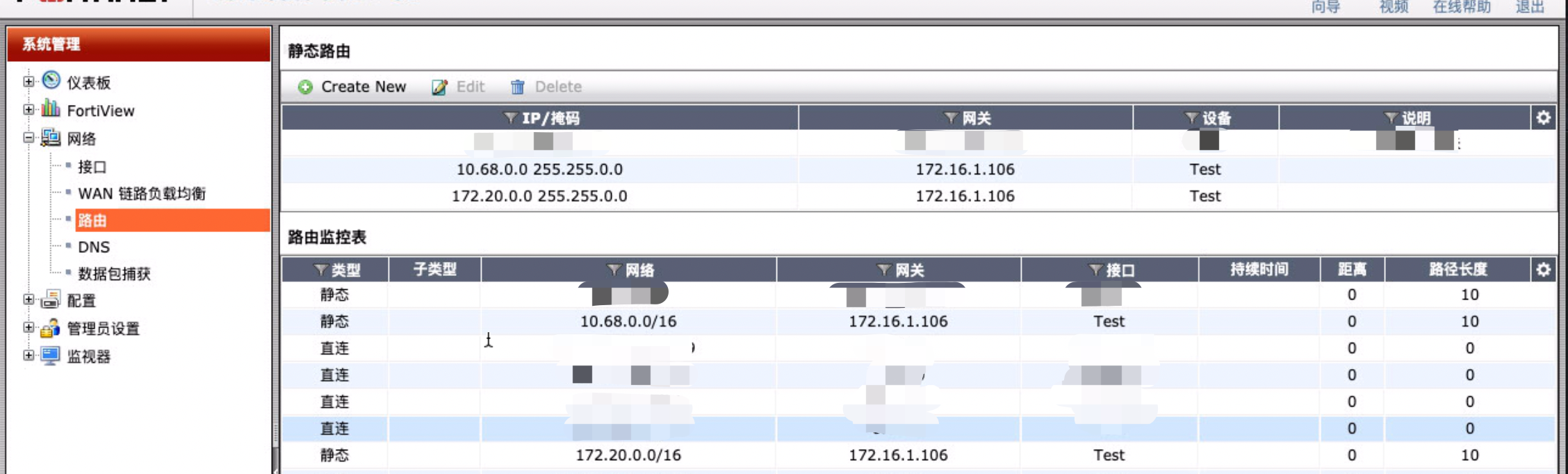

登录到FortiGate界面，查看配置的静态路由

20201212-02

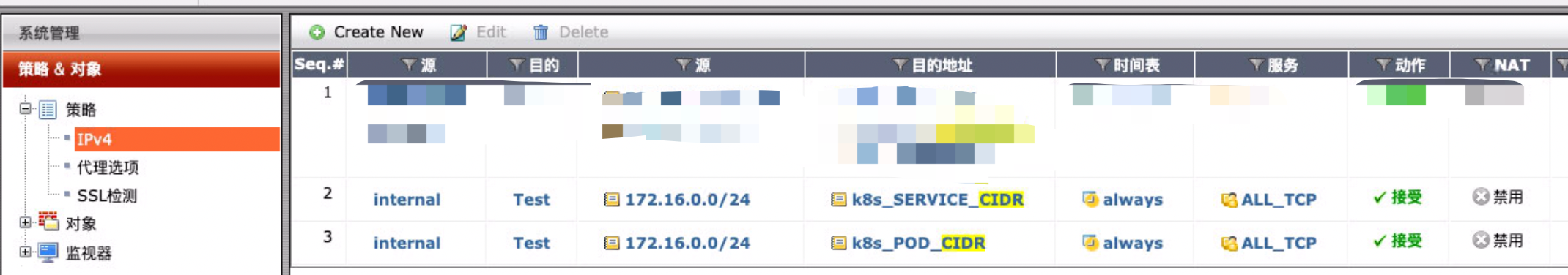

网络策略

20201212-03

pc网络检查​

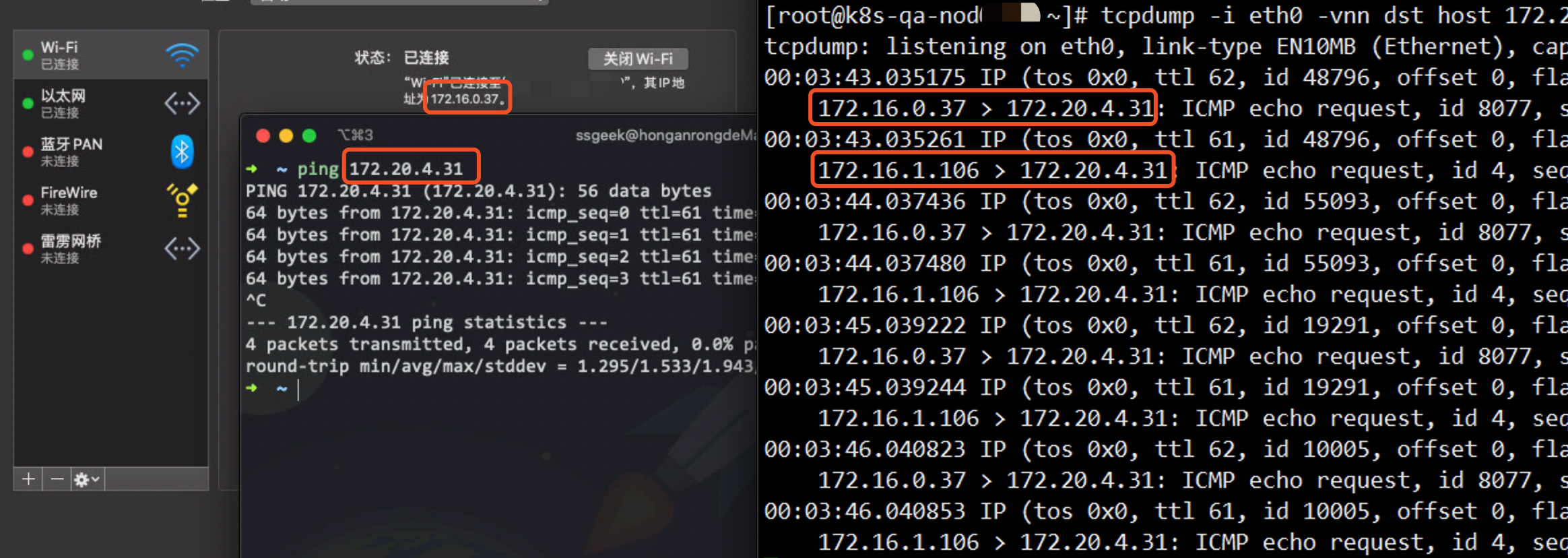

在pc端检查pod网络是否可达并在上文中选取的网关node上抓包

20201212-04

dns解析打通的具体实现​

配置dns条件转发​

上面已经将网络进行了打通，dns解析的打通在内网dns服务器上设置dns转发即可。

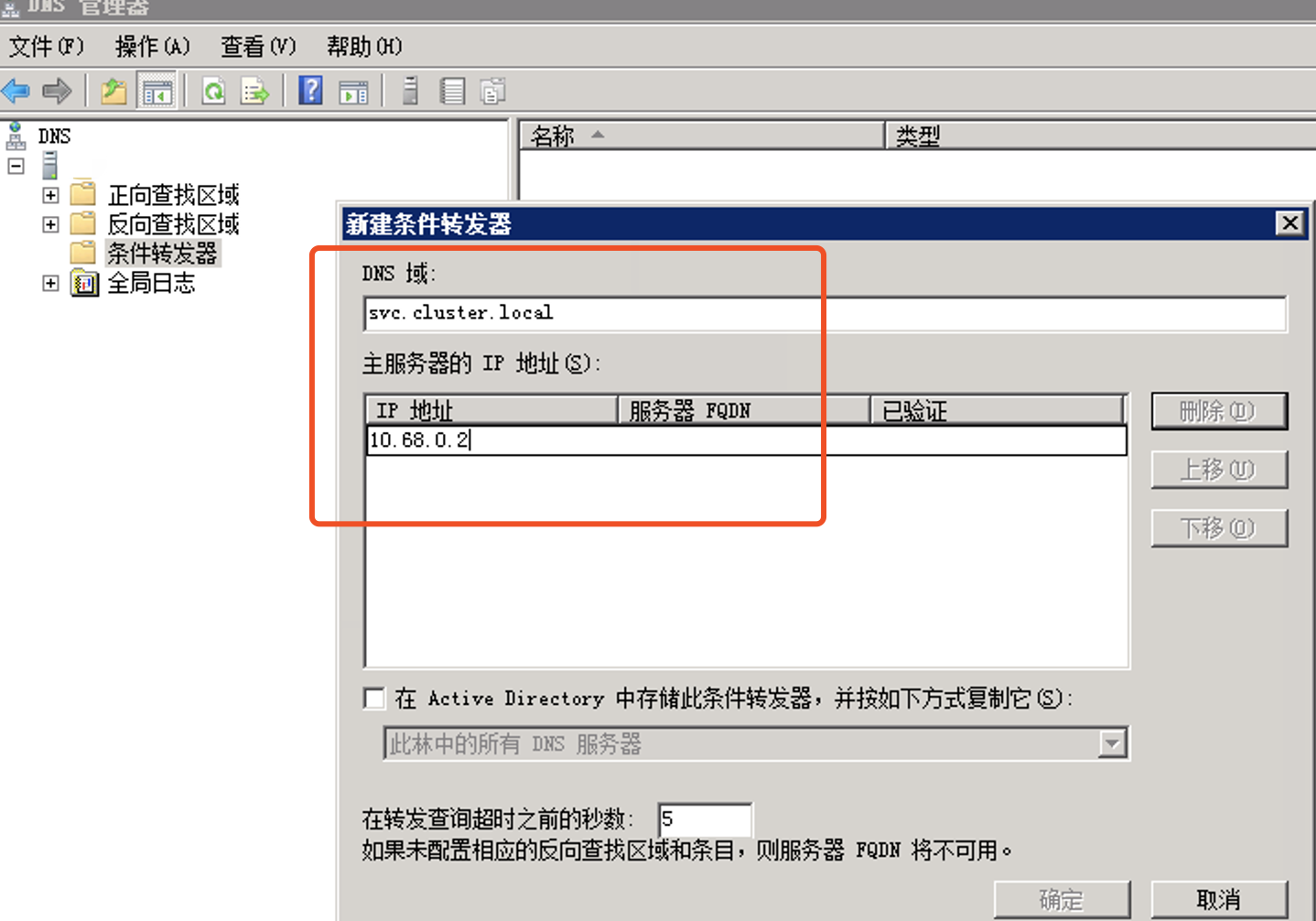

打开ms(windows) server类型的dns管理器配置界面，新增条件转发器，如下所示，dns域填写k8s集群中兼容所有命名空间的搜索域。当然，为了安全，建议单独设置允许可达的命名空间下的服务，例如default，则填为default.svc.cluster.local。

20201212-05

验证配置​

在本地终端上测试解析k8s service域名，成功解析

➜  ~ nslookup redis-abc-gns.default.svc.cluster.local
Server:		172.16.2.3
Address:	172.16.2.3#53

Non-authoritative answer:
Name:	redis-dkj-gns.default.svc.cluster.local
Address: 172.20.4.222

小结​

至此，就成功的将办公网络和k8s内网进行打通，研发以后就可以在开发机器上利用和qa环境一样配置的svc name连接对应依赖的redis等组件了。

此方案主要利用局域网静态路由，在网关进行配置。透明且高效，且开发测试环境无须再部署其他组件。
